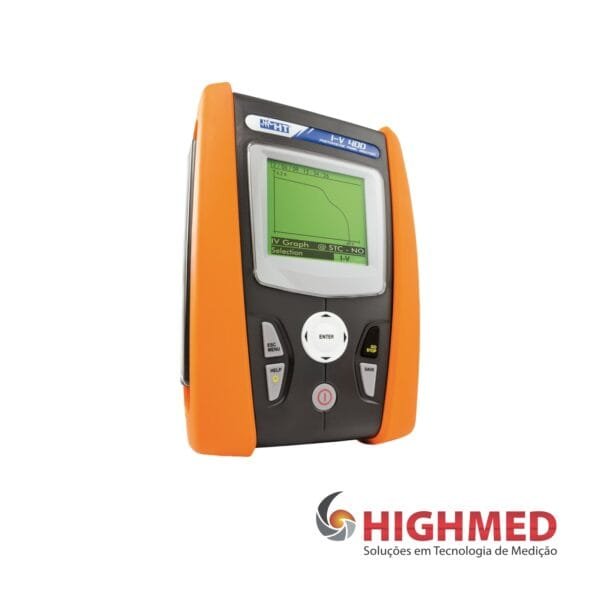

TRAÇADOR DE CURVA 1000V/15A – I-V400W

O traçador de curva IV HT IV 400 permite o campo de detecção da característica IV de um único módulo para ambas as sequências de módulos para instalações fotovoltaicas de até 1000 V e 10 A.

Os dados adquiridos são então processados e traduzidos em condições de referência (STC) para poderem ser comparados com os dados nominais declarados pelo fabricante dos módulos. A comparação entre os dados medidos e nominais pode ajudar a determinar imediatamente se a sequência ou o módulo atende aos parâmetros de projeto declarados pelo fabricante.

Traçador de curva IV multifuncional

• Medição da tensão de saída do módulo/string até 1000 V DC
• Medição de corrente de saída do módulo/string até 10A DC
• Medição da irradiação solar [W/m2] com célula de referência
• Medição de temperatura, automática ou por meio de sonda PT1000
• Medição da saída CC e potência nominal do módulo/string
• Exibição numérica e gráfica da característica IV
• Medição da resistência de séries de módulos fotovoltaicos

Traçador de curva IV 1000V/15A compatível com HTanalysis

• Medição da tensão de saída do módulo/string até 1000 V DC
• Medição de corrente de saída do módulo/string até 10A DC
• Medição da irradiação solar [W/m²] com célula de referência
• Medição de temperatura, automática ou por meio de sonda Pt1000
• Medição da saída CC e potência nominal do módulo/string
• Exibição numérica e gráfica da característica IV
• Medição da resistência de séries de módulos fotovoltaicos
• Inclinômetro mecânico para ângulo de incidência de irradiação solar
• Método de medição de 4 terminais
• Comparação com condições padrão (STC 1000 W/m², 25C)
• Avaliação do resultado do teste: OK / NÃO
• Gerenciamento de até 30 tipos de módulos no banco de dados interno
• Memória interna para salvar dados
• Recuperando resultados no visor

Especificações técnicas

• Modelo de Medição de Energia/Analisador Solar
• Teste de curva IV: Sim
• Vopen (Voar): Sim
• Curto: Sim
• Auto Scan para Pmax de potência: Sim
• Vmáx @ Pmáx: Sim
• Imax @ Pmax: Sim
• Seleção de energia: L/m²
• Atributos gerais do equipamento de teste
• Aprovação de Segurança: CE
• Interfaces E/S: Bluetooth, Wi-Fi
• Armazenar: Cartão Micro SD

Itens Inclusos

• KITGSC4 Conjunto 4 cabos + 4 pinças jacaré
• KITPVMC3 Conjunto de 2 adaptadores conforme Mc₃
• KITPVMC4 Conjunto de 2 adaptadores conforme Mc₄
• Célula de referência HT304N para medições de radiação
• M304 Inclinômetro mecânico
• TOPVIEW2006 Software Windows + cabo óptico/USB C2006
• Certificado de calibração ISO9000
• Manual do usuário
• Guia de referência rápida
• Va500 Estojo rígido para transporte
