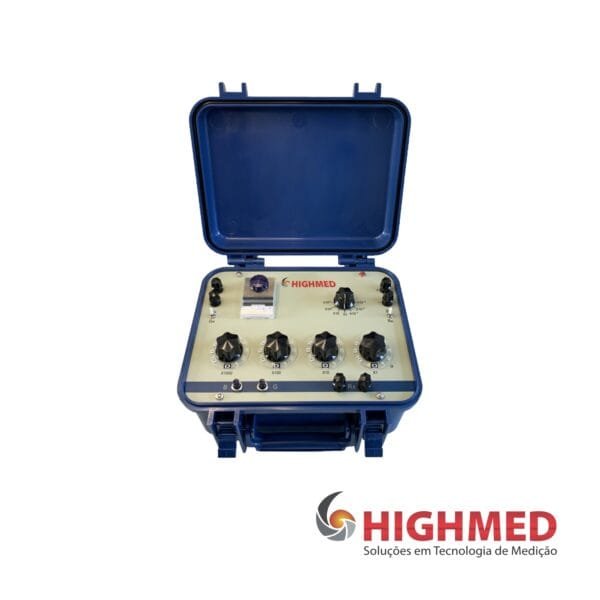

PONTE DE WHEATSTONE – HMPW-23

A série HM-PW Highmed são portáteis e, ao mesmo tempo, robusto, proporcionando medições com alta exatidão em resistência, permitindo ensaios confiáveis em qualquer ambiente, seja
em laboratórios ou em campo.
Projetado para determinar as resistências elétricas muito reduzidas, compacta e portátil, a série HM-PW Highmed foi desenvolvida para medir resistência de 1 Ohm a 11.111 MOhm, com dois plugues de multiplicação e um seletor de medição. Nossas pontes possuem tecnologia de última geração, tornando o instrumento adequado para a medições rápidas, segura e confiável.
A série HM-PW Highmed realiza leitura direta de baixas resistências, sendo adequado para se fazer medições precisas de disjuntores, resistências de bobinado de transformadores, motores, entre outros. Bem como a medição da resistência de barramentos, resistência de fusíveis, de contato de chaves, de conectores, de condutores elétricos e carcaças, entre outros.

Multiplicando a Potência             Span Efetivo              Resolução       Precisão
x10-³                                                             0 ~ 11.110Ω                    1mΩ                    0,05
x10-²                                                             0 ~ 111.10Ω                   10mΩ                  0,05
x10-¹                                                             0 ~ 1.1110kΩ                100mΩ                0,05
x1                                                                   0 ~ 11.110kΩ                    1Ω                     0,05
x10                                                                0~ 111.10kΩ                    10Ω                    0,05
x10²                                                              0 ~1.1110MΩ                 100Ω                   0,1
x10³                                                              0 ~ 11.111 MΩ                 1kΩ                     0,1

A série HM-PW Highmed foi projetada para fornecer maior exatidão e confiabilidade, executando medições com até 0 ~1,1111K Ω e com a resolução mínima de 0,01µΩ.
Apresenta alta sensibilidade, baixo ruído e menor dissipação de potência, possuindo assim ampla faixa de medição, alta precisão, estabilidade.
Indicamos para uso em:

• Resistência de contato (de disjuntores, chaves em geral, conectores, etc.);
• Bobinados (transformadores, motores elétricos, etc.);
• Resistência elétrica (de condutores em geral, barramentos, fusíveis, etc.);
• Uso em laboratório ou em campo.
• Empresas e setores de Engenharia;
• Prestadores de serviço;
• Fabricantes e recuperadores de Transformadores e Motores;
• Fabricantes de fios e cabos elétricos.

Medições

• Escala de medição: 0 a 11, 111MΩ ajustável em passos de 0,1Ω, consiste em quatro décadas: 1,000Ω ×10 + 100Ω ×10 + 10Ω ×10 + 1Ω ×10.
• Multiplicador: ×1mΩ ; ×10mΩ; ×100mΩ ; ×1Ω ; ×10Ω ; ×100Ω ; ×1kΩ
• Faixas de medição: ×1mΩ: ± 0,5mΩ, ×10mΩ: ± 0,2mΩ, 100mΩ, ×1Ω e ×10Ω: ±0,1mΩ, 100Ω, ×1kΩ: ±0,5mΩ.
• Precisão: 23 ± 2°C, < 75%RH
• Entrada máxima permitida: 0,2W contínuo para relação do seletor 0,2W contínuo por elemento para seletor de medição.

Especificações Técnicas

• Galvanômetro (interno) Sensibilidade máx: Aprox. 10µV / div. (fornecido com o seletor de sensibilidade),
• Fonte de alimentação: 6× pilhas 1,5V(JIS R20 P, ANSI D, Mono 1,5V ou equivalente) e 2× bateria 9V (JIS 6F22 ou equivalente)
• Tempo de vida da bateria: Aprox. 300 horas.
• Resistência de isolação: acima de 1.000MΩ a 250VCC em ambiente com umidade menor que 75% entre o circuito elétrico e a carcaça.
• Caixa sólida desenvolvida para serviços pesados
• Dimensões: 320 × 280 × 170 mm
• Peso: 3 kg

Itens Incluídos

• Manual de instruções
• Condutor de medição
